Systemy odpylania w śrutowaniu - komponenty i funkcje

Systemy odpylania w śrutowaniu - komponenty i funkcje

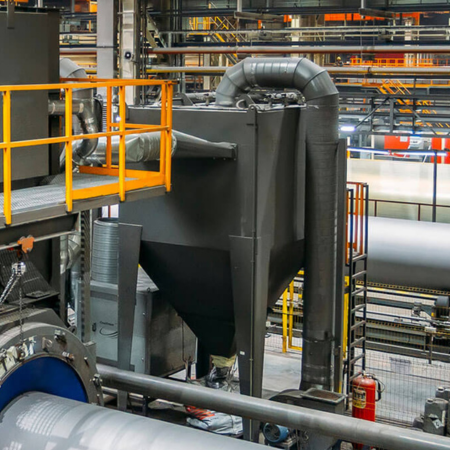

System odpylania to kluczowy element każdej instalacji do śrutowania. Jego zadaniem jest utrzymanie czystego i bezpiecznego środowiska pracy poprzez skuteczne wychwytywanie i filtrowanie pyłu oraz cząstek powstających podczas obróbki.

W tym artykule znajdziesz szczegółowy przegląd komponentów systemu odpylania – od pułapki ścierniwa aż po wentylator wyciągowy. Dzięki ich zrozumieniu łatwiej zoptymalizujesz proces i zadbasz o długowieczność urządzeń.

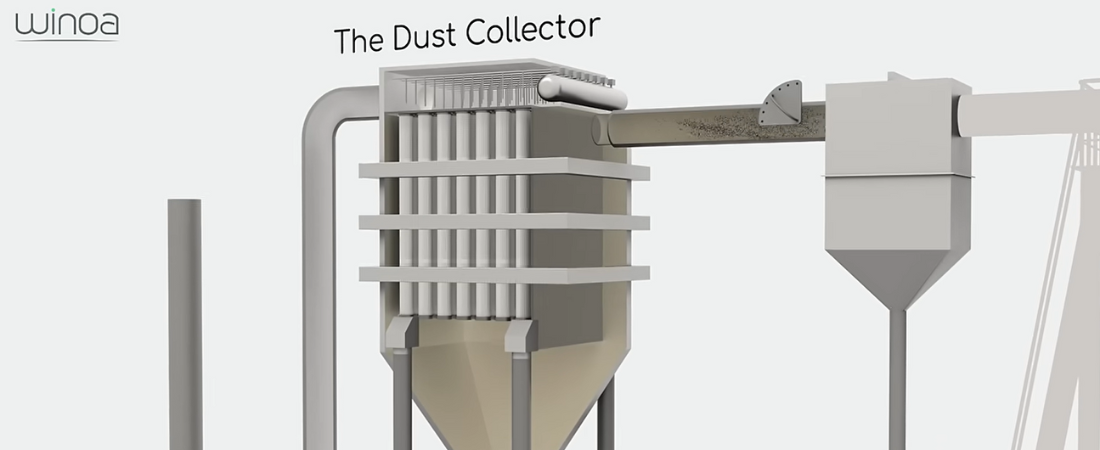

Zobacz naszą animację 3D:


Kluczowe elementy systemu odpylania

1. Pułapka na ścierniwo

  • Funkcja: wychwytuje duże cząstki już na samym początku.
  • Znaczenie: chroni główny system filtracji przed zapychaniem i zmniejsza ryzyko pożaru wewnątrz odpylacza.



2. Filtracja główna: płyta uderzeniowa i wkłady filtracyjne

  • Płyta uderzeniowa: spowalnia duże cząstki, które opadają na dno, a drobniejszy pył trafia na filtry.
  • Wkłady filtracyjne: zatrzymują drobny pył. Tworzą na powierzchni tzw. warstwę filtracyjną, która z czasem poprawia skuteczność oczyszczania.
  • Znaczenie: zapewniają dokładną filtrację i chronią środowisko pracy przed unoszącymi się pyłami.




3. System oczyszczania Pulse-Jet

  • Funkcja: sprężone powietrze okresowo „czyści” filtry, usuwając z nich nagromadzony pył.
  • Znaczenie: utrzymuje sprawność filtrów, zapewnia stały przepływ powietrza i stabilną wydajność systemu.



4. Filtr HEPA (opcjonalny)

  • Funkcja: reguluje ilość ścierniwa kierowanego do węża.
  • Znaczenie: optymalizuje zużycie materiału, zmniejsza straty i zapewnia równomierne parametry pracy.


5. Wentylator wyciągowy

  • Funkcja: usuwa przefiltrowane powietrze na zewnątrz i odpowiada za zasysanie powietrza w separatorze.
  • Znaczenie: ma kluczowy wpływ na czystość powietrza i na prawidłowy rozkład mieszanki roboczej w całym procesie.



Dodatkowe komponenty

Komora separatora

  • Funkcja: dostarcza sprężone powietrze, które napędza proces.
  • Znaczenie: źródło energii całego systemu – jego wydajność musi być dopasowana do średnicy dyszy i wymaganego ciśnienia.



Lej zsypowy

  • Lej zsypowy: zbiera pył usunięty z filtrów.
  • Przenośnik ślimakowy: transportuje go do miejsca utylizacji.

  • Śluza obrotowa (rotary airlock): kontroluje wyrzut pyłu, zapobiegając cofaniu się powietrza.



Panel sterowania i manometr

  • Funkcja: transportują ścierniwo ze zbiornika na powierzchnię roboczą.
  • Znaczenie: wąż musi być odporny na intensywne ścieranie, a dysza – na zużycie. Odpowiednia średnica dyszy dobierana jest do mocy kompresora, co decyduje o precyzji i efektywności obróbki.

Podsumowanie

Od wychwytu ścierniwa po wentylator wyciągowy – każdy element systemu odpylania pełni istotną funkcję w utrzymaniu czystego i bezpiecznego środowiska pracy.

  • Regularna konserwacja,
  • odpowiedni dobór komponentów,
  • i wsparcie ekspertów branżowych

pozwalają nie tylko zwiększyć efektywność filtracji, ale też wydłużyć żywotność całej instalacji.

Konsultacje z profesjonalistami pomagają dobrać właściwe rozwiązania i zoptymalizować proces odpylania – to inwestycja w bezpieczeństwo, efektywność i długoterminowe oszczędności.
