Cięty drut kontra śrut kulisty: jak wybrać odpowiednie ścierniwo?
W branżach, gdzie precyzja jest kluczowa – takich jak lotnictwo, motoryzacja czy kolejnictwo – proces kulowania (ang. shot peening) odgrywa istotną rolę. Zwiększa on wytrzymałość zmęczeniową krytycznych komponentów, zapewniając im trwałość w ekstremalnych warunkach. Sukces tego procesu w dużej mierze zależy od właściwego wyboru ścierniwa: ciętego drutu lub śrutu kulistego.
Poniżej przyjrzymy się różnicom między nimi i omówimy, jak ich wybór wpływa na wydajność, wykończenie powierzchni oraz zgodność z normami przemysłowymi.
Wydajność i trwałość: dlaczego cięty drut wygrywa?

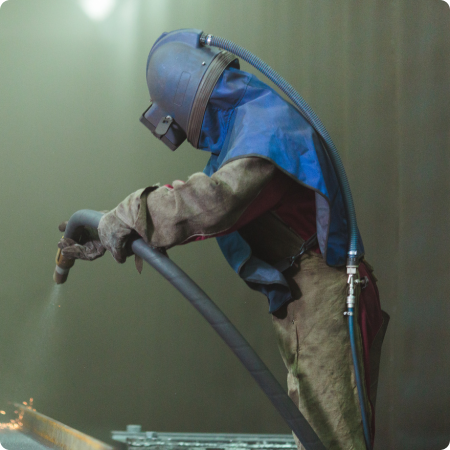

Idea kulowania opiera się na kontrolowanym, powtarzalnym uderzaniu w powierzchnię materiału za pomocą specjalnie przygotowanych w tym celu kul. Każde uderzenie powoduje mikrodeformacje w strukturze materiału, prowadząc do rozprężania warstwy wierzchniej. Kluczową kwestią jest tutaj kontrola siły i ilości kul, aby uzyskać pożądane efekty bez nadmiernego uszkodzenia obrabianej powierzchni.
Pod względem trwałości ścierniwa z ciętego drutu przewyższają śrut kulisty. Ich wytrzymałość wynika z procesu produkcji, który zapewnia jednolite, zwarte cząstki zachowujące swój kształt przez długi czas. W przeciwieństwie do śrutu kulistego, cięty drut jest bardziej odporny na fragmentację, co przekłada się na stałą wydajność w dłuższym okresie.
Czyni to cięty drut idealnym rozwiązaniem w branżach wymagających niezwykle równomiernej obróbki powierzchni, gdzie nawet niewielkie odchylenia mogą wpłynąć na funkcjonalność komponentu. Niemniej jednak, trwałość ciętego drutu wymaga starannego zarządzania procesem, ponieważ niewłaściwe stosowanie może prowadzić do obniżenia efektywności.
Wykończenie powierzchni: wszechstronność śrutu kulistego.
- Stal węglowa - Cylindry magnetyczne są zwykle umieszczane za tradycyjnym separatorem powietrza, kolejnym elementem, o którym możesz dowiedzieć się w innym artykule. Gdy mieszanina śrutu stalowego i piasku odlewniczego przechodzi przez te cylindry magnetyczne, śrut stalowy przykleja się do cylindrów ze względu na swoje właściwości magnetyczne. Piasek odlewniczy, jako niemagnetyczny, nie przyciąga cylindrów i opada, skutecznie oddzielając oba materiały.
- Stal nierdzewna - Ścierniwo wykonane z wysokogatunkowej stali nierdzewnej jest stosowane, zwłaszcza w przypadku obróbki takich elementów, które mają być odporne na korozję.
- Stopy aluminium - Materiał ścierny wykonany z aluminium lub stopów aluminium jest wykorzystywany w szczególności do obróbki materiałów lżejszych, takich jak aluminium czy jego stopy właśnie. Tu stosowanie „cięższego” ścierniwa mogłoby przyczynić się do uszkodzenia obrabianej powierzchni.
- Ceramika - Kule ścierniwne ceramiczne mogą być stosowane w procesie Shot Peening zwłaszcza wtedy, gdy wymagana jest większa trwałość i odporność na zużycie.
- Szkło - Ścierniwo w postaci szklanych kulek jest z reguły używane w mniej wymagających zastosowaniach, gdzie istotna jest delikatność obróbki.

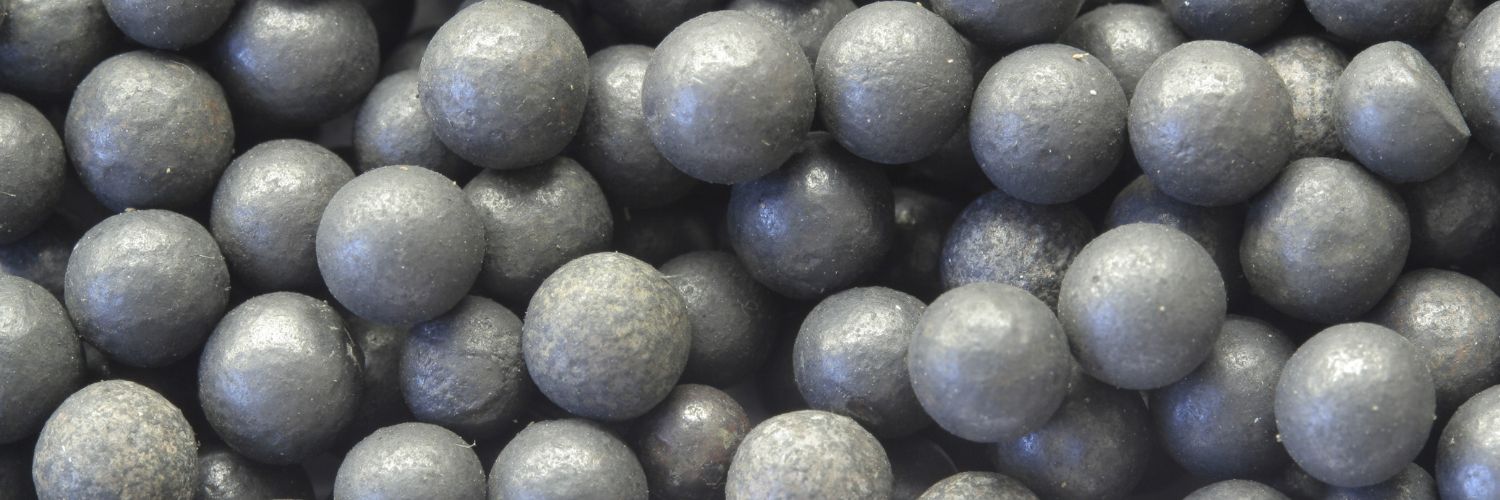

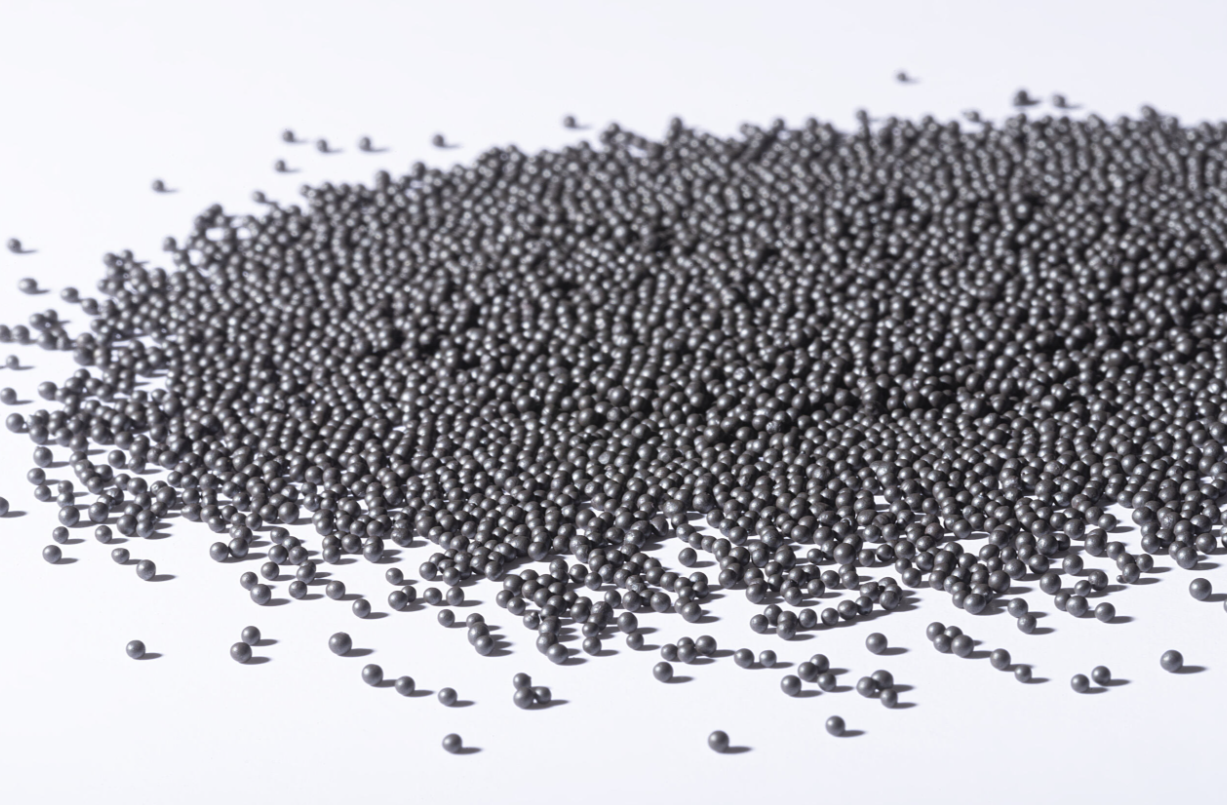

Z kolei śrut kulisty wyróżnia się wszechstronnością i opłacalnością. Dzięki twardości, która może przekraczać 700 HV, śrut kulisty doskonale sprawdza się w intensywnych zastosowaniach. Jest to szczególnie korzystne w branżach takich jak motoryzacja czy lotnictwo, gdzie precyzyjna obróbka powierzchni ma kluczowe znaczenie dla wydajności komponentów.
Szeroki zakres twardości, jaki oferuje śrut kulisty, umożliwia inżynierom dopasowanie procesu kulowania do konkretnych potrzeb materiału. Ta elastyczność pozwala osiągnąć pożądane wykończenie i intensywność bez ryzyka uszkodzenia podłoża.
W przypadku krytycznych komponentów wybór ścierniwa często zależy od rygorystycznych specyfikacji technicznych. Normy te określają m.in. intensywność kulowania oraz rodzaj dopuszczalnego ścierniwa.
- Cięty drut jest zazwyczaj preferowany w zastosowaniach wymagających precyzji i jednolitości, takich jak wstępnie naprężane elementy w przemyśle kolejowym.
- Śrut kulisty, dzięki swojej zmiennej twardości, znajduje zastosowanie w motoryzacji i lotnictwie, gdzie istotne jest wzmocnienie powierzchni.
Dokładne dopasowanie ścierniwa do norm przemysłowych zapewnia zarówno bezpieczeństwo, jak i optymalną wydajność, co jest niezbędne w tego typu zastosowaniach.
Zalety procesu kulowania (shot peening)
Kulowanie przynosi szereg korzyści dla materiałów poddanych temu procesowi. Oto niektóre z najważniejszych:
- poprawa wytrzymałości zmęczeniowej – kulowanie zmniejsza skłonność do pękania i zmęczenia materiału poprzez wprowadzenie dodatkowych naprężeń sprężających. Ten efekt jest szczególnie istotny w przypadku elementów poddawanych cyklicznym obciążeniom, takim jak elementy konstrukcyjne w lotnictwie.
- zwiększenie odporności na ścieranie – obróbka techniką kulowania prowadzi do zwiększenia twardości i odporności na ścieranie powierzchni materiału, co jest istotne w przypadku elementów poddawanych intensywnemu zużyciu, na przykład w silnikach samochodowych.
- usprawnienie odporności korozyjnej – prawidłowo przeprowadzone kulowanie może również poprawić odporność korozyjną poprzez zwiększenie gęstości warstwy tlenków na powierzchni metalu.
- poprawa właściwości estetycznych – proces ten może być również wykorzystywany do uzyskania pożądanej faktury powierzchni, co ma znaczenie estetyczne w niektórych gałęziach przemysłu.
Zastosowania techniki kulowania - Shot Peening w przemyśle
Technika kulowania jest szeroko stosowana w różnych dziedzinach przemysłu, co stanowi o jej wszechstronności i kluczowej roli w nowoczesnych procesach produkcyjnych. Kulowanie ma kluczowe znaczenie w następujących sektorach:
- Przemysł lotniczy - Kulowanie jest nieodzowną częścią procesu produkcyjnego w lotnictwie. Wykorzystywane jest do zwiększania wytrzymałości i trwałości krytycznych komponentów lotniczych, takich jak elementy silników, wirniki, łopaty śmigieł oraz inne podzespoły narażone na ekstremalne obciążenia i warunki środowiskowe. Zastosowanie tej techniki znacznie zwiększa bezpieczeństwo i niezawodność sprzętu lotniczego.
- Przemysł motoryzacyjny - W tej branży kulowanie odgrywa istotną rolę w produkcji i obróbce części samochodowych. Stosowane jest przy obróbce wałków korbowych, przekładni, a także w produkcji elementów zawieszenia i układów transmisji. Dzięki tej metodzie poprawia się trwałość, wydajność i niezawodność komponentów samochodowych.
- Przemysł medyczny - Kulowanie znajduje zastosowanie w produkcji narzędzi chirurgicznych i implantów. Metoda ta zwiększa trwałość i odporność na korozję akcesoriów medycznych, co ma kluczowe znaczenie dla bezpieczeństwa pacjentów i długotrwałości stosowania tych produktów.
- Przemysł energetyczny - W sektorze energetycznym kulowanie jest wykorzystywane do poprawy trwałości i bezpieczeństwa elementów konstrukcyjnych, zwłaszcza w turbinach. Dzięki zastosowaniu tej techniki zwiększa się niezawodność i wydajność urządzeń energetycznych, co jest szczególnie istotne w kontekście rosnących wymagań dotyczących efektywności energetycznej i redukcji awaryjności.
- Przemysł ciężki i maszynowy - W przemyśle ciężkim kulowanie stosuje się do obróbki ciężkich komponentów maszyn, takich jak wały, koła zębate czy elementy konstrukcyjne maszyn. Metoda ta zwiększa odporność tych elementów na zużycie i korozję, co jest kluczowe w środowisku o wysokiej intensywności pracy.
- Przemysł stoczniowy - W stoczniach kulowanie jest używane do obróbki komponentów statków, w tym kadłubów, śrub napędowych i innych kluczowych elementów konstrukcyjnych. Dzięki temu zwiększa się ich odporność na działanie agresywnego środowiska morskiego, co przekłada się na dłuższą żywotność i bezpieczeństwo jednostek pływających.
Wszystkie te zastosowania demonstrują, jak kulowanie stało się nieodłączną częścią współczesnych procesów produkcyjnych, znacząco wpływając na jakość, trwałość i niezawodność szerokiej gamy produktów przemysłowych.
Strategiczny wybór ścierniwa dla optymalnych wyników.
Decyzja między ciętym drutem a śrutem kulistym to nie tylko kwestia preferencji – to strategiczny wybór, który może znacząco wpłynąć na skuteczność procesu kulowania. Dzięki zrozumieniu unikalnych właściwości każdego z typów ścierniwa oraz korzystaniu z porad ekspertów, przemysł może poprawić swoje procesy obróbki powierzchni, zapewniając produkty spełniające rygorystyczne wymagania aplikacji krytycznych dla bezpieczeństwa.
